Vacuum insulation Panel

진공 단열재란?

온실가스 저감 및 고유가 시대에 대비하여 Energy 효율을 극대화하기 위하여 현재까지 개발된 단열재 대비 8배 이상의 고효율성 단열재로써 기존 발포 형태의 단열재를 대체할 차세대 단열 재료입니다.

진공단열재는 단열재 내부를 진공 상태로 만들어 공기층에 의한 대류 및 전도 효과를 없애 현존하는 단열재 중 열전도율 (thermal conductivity)이 가장 낮으며 이는 기존 글라스울, 우레탄, EPS 단열재 대비 10~15배 우수한 단열성능을 보유하고 있습니다.

Services

진공단열재 특.장점

뛰어난 단열성능을 가지는 고효율 초단열 소재로 에너지 비용 절감.
심재(CORE)가 Fiber Glass로 불연재의 성질을 가지고 있음.
단열 두께 감소로 인해 주거면적을 크게 확대할 수 있어 공간 활용성의 증대
- 내화성과 내열성이 우수하고, 자재의 재활용성이 높으며 방음력이 우수
- 진공단열재의 열전도율은 0.0022(W/m.k)로 압출법보온판(XPS) 0.027(W/m.k)과 비교하면 12~13배의 단열성능을 가지고 있다.

진공단열재(VIP, Vacuum Insulation Panel)

About Us
About Us

기밀성을 갖는 외피(봉지)재에 심재를 넣고 내부를 진공상태 (1m bar이하)로 처리하여 밀봉한 단열재로 유리섬유를 심재로 채운 진공단열패널의 단열성능은 유리섬유의16배 이상, 폴리우레탄폼이나 스티로폼의 10배 이상의 성능을 발휘합니다.

VIP 진공 단열재 에너지 절감 비율

고효율 단열재의 필요성은 외부 벽과 지붕을 통한 열 손실이 기존 건물의 열 손실의 70% 이상을 차지합니다.

0

VIP 시공 전 95%

0

VIP 시공 후 20%

1000

연간 에너지 총 비용 75% 절감

VIP 단열 효과 비교 Compare insulation

동일 단열성능 발휘에 대한 제품 종류별 두께 비교

단열재 종류별 열전도율(W/mK)에 따른 두께 비교 (중부 1지방 외기직접 기준 0.15W/mK)

진공단열재 VIP (0.002 W/mK) - 15mm
15mm
에어로젤 (0.015 W/mK) - 95mm
95mm
경질우레탄 1종 1호 (0.024 W/mK) - 150mm
150mm
압출법 특호 (0.027 W/mK) - 170mm
170mm
비드법 1종 1호 (0.036W/mK) - 230mm
230mm
글라스울 24K (0.036 W/mK) - 230mm
230mm
Skills

진공단열재의 구성성분

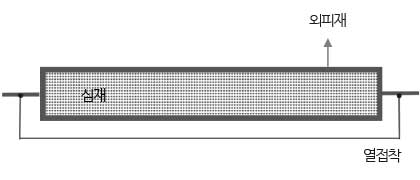

진공단열재 구조는 크게 수분(가스) 흡착제(Getter등), 외피재 및 심재(Glass Wool, Fumed Silica등)으로 구성되어 있습니다.

Single Services

외피재 · 내부 진공상태를 유지해주는 가스 차단 Film.
심재 · 내부 진공공간을 만들어 주는 다공성 소재.
Getter · 가스 및 수분을 흡착하는 소재.

Single Services

심재 - 흄드 실리카 (Fumed silica) ,유리섬유
VIP 심재는 진공 압착 되었을 때 최고의 단열 성능을 발휘하는 글라스울 소재로 구성되어 있습니다. 또한 글라스울은 화재 저항성이 가장 우수한 단열소재로, 타 단열재 대비 월등한 내화력을 보여줍니다.

Single Services

외피재 - 금속, 플라스틱, 무기물, 알루미늄 호일
단열 성능이 2~5배 강화된 VIP 외피재는 장기 수명을 확보함과 동시에 열교 현상을 최소화하기 위해 하이브리드 타입의 외피재 구성을 적용, 뛰어난 내구성을 보유하고 있습니다.

Single Services

흡착재 - 생석회(CaO), 제올라이트
VIP 내부에 삽입된 게터는 외피재를 통과하여 유입되는 다양한 Gas 성분을 흡착, 제거할 수 있으며, 가장 많이 침투하는 기체인 수분 (H ₂O)을 확실히 제거할 수있습니다.

단열 방식의 비교

Brochures

진공 단열재 제안에 대한 좀 더 자세한 정보를 보려면 브로슈어를 참조하십시오.

  • 진공 단열재 카달로그
  • 건축용 진공단열재 외단열 적용 제안서
